ACCRETECH / 東京精密
三次元座標測定機 / 3D CMM
MEASURING INSTRUMENT / No.01

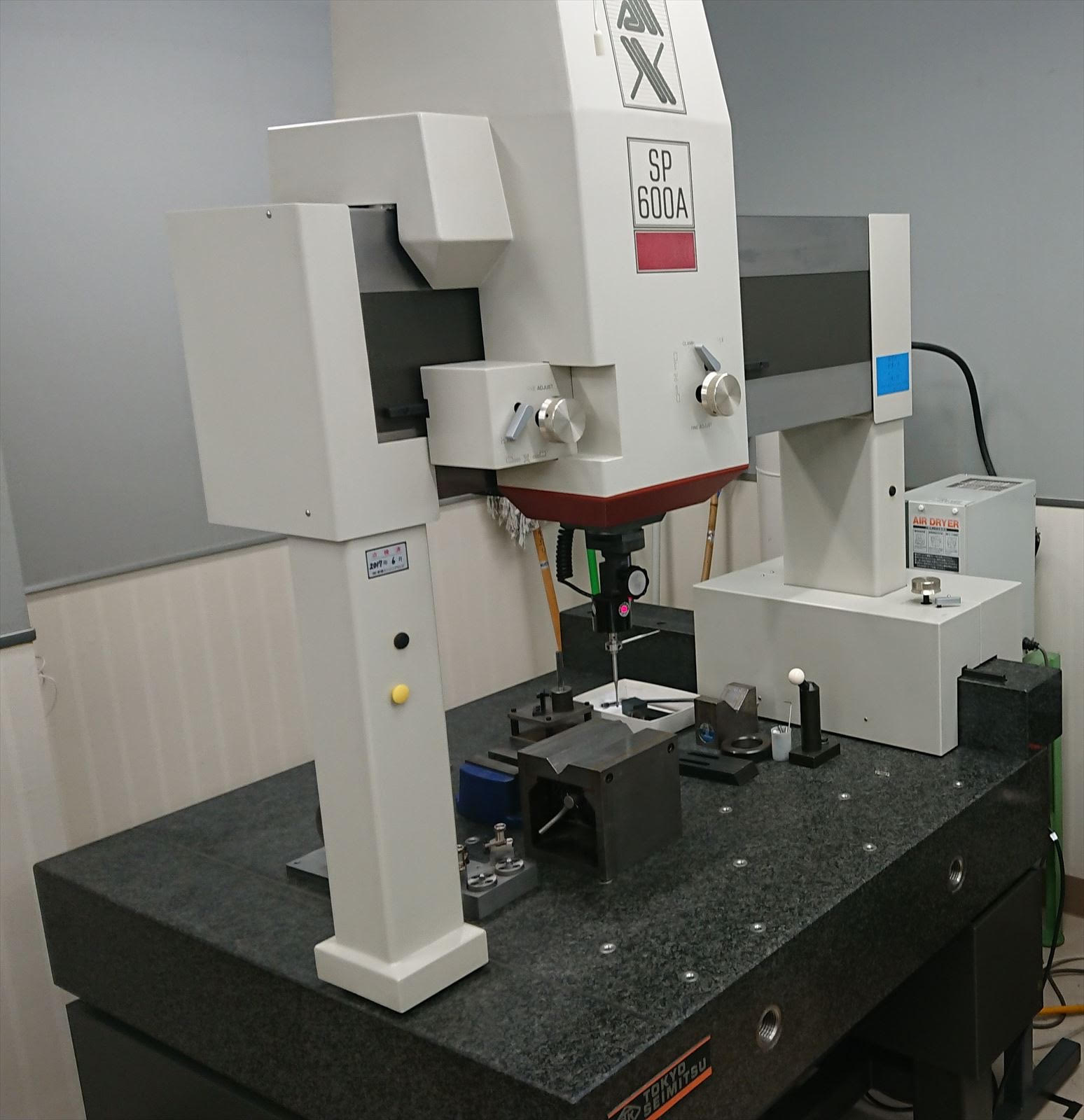

XYZAX SP600A
TOKYO SEIMITSU CO., LTD. (ACCRETECH)
3 μm
クラス精度
3次元接触測定
3次元接触測定
MEASURING RANGE (X · Y · Z)
X
600 mm
Y
500 mm
Z
300 mm
ACCURACY (MPE)
(2.5+4L/1000) μm
RESOLUTION
0.0001 mm
PROBE
タッチトリガー
MAX LOAD
300 kg
DRIVE SPEED
最大 300 mm/sec（CNC自動測定）
MEASUREMENT STANDARD
ISO 10360 / JIS B 7440 準拠
MITUTOYO
CNC画像測定機 / VISION CMM
MEASURING INSTRUMENT / No.02

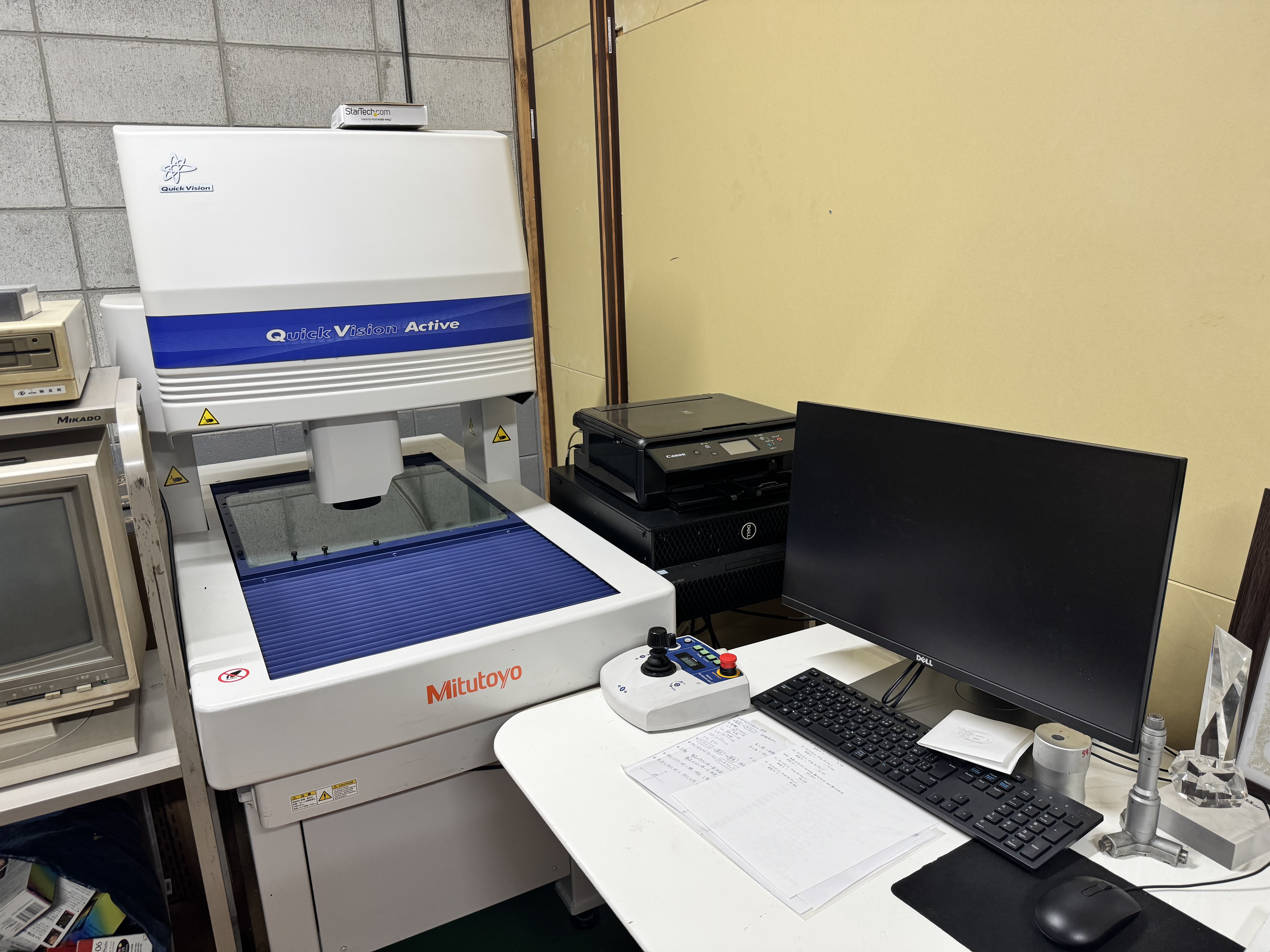

Quick Vision Active
株式会社ミツトヨ / Mitutoyo Corporation — QVPAK V13.1
2 μm
XY精度
非接触光学測定
非接触光学測定
MEASURING RANGE (X · Y · Z)
X
400 mm
Y
400 mm
Z
200 mm
ACCURACY E1 X/Y
(2+3L/1000) μm
ACCURACY E1 Z
(3+5L/1000) μm
ZOOM MAGNIFICATION
0.5× ～ 7×
TEMP. GUARANTEE
20 ± 1°C
CAMERA
高速CMOSカラー
LIGHT SOURCE
LED（同軸・リング・透過）
SOFTWARE
QVPAK V13.1（エッジ検出・パターン認識・CAD比較）
OTHER MEASURING INSTRUMENTS
その他の測定機器・工具
マイクロメーター
MICROMETER
外径・内径・深さを0.001mm単位で精密測定。外側・内側・深さ各種を完備。
ノギス
VERNIER CALIPER
外径・内径・段差・深さを素早く計測。デジタル式で0.01mm分解能。
ダイヤルゲージ
DIAL GAUGE
振れ・平行度・面振れの確認に使用。0.001mm分解能。
ハイトゲージ
HEIGHT GAUGE
定盤上での高さ・段差測定。デジタル表示で0.01mm精度。
ブロックゲージ
GAUGE BLOCK
基準寸法の校正・確認用。JIS 1級ブロックゲージセットを保有。
表面粗さ測定器
SURFACE ROUGHNESS TESTER
Ra・Rz・Ryなど各種粗さパラメータを計測。加工面品質を数値で管理。
シリンダーゲージ
CYLINDER GAUGE / BORE GAUGE
穴径・内径の精密測定に使用。ダイヤルゲージと組み合わせて0.001mm単位で内径を管理。
2台
精密測定機を完備
三次元・画像の両方式で対応
三次元・画像の両方式で対応
CMM + VISION SYSTEM
0.001mm
分解能
0.1μm単位での精密な
寸法管理が可能
0.1μm単位での精密な
寸法管理が可能
RESOLUTION 0.0001mm
ISO10360
国際規格準拠
トレーサブルな検査体制で
品質保証を徹底
トレーサブルな検査体制で
品質保証を徹底
JIS B 7440 COMPLIANT
